五軸加工中心的精度調試需綜合機械校準與參數補償，其中RTCP(刀具中心點旋轉)功能是保證聯動精度的核心技術。通過球桿儀、激光干涉儀等工具的系統檢測，結合伺服參數優化，可將空間定位誤差控制在±0.01mm內。
一、基礎精度檢測流程
1. 幾何精度檢測使用激光干涉儀測量X//Z線性軸的定位精度(目標±0.01mm/300mm)，配合角度儀檢測A/C旋轉軸的角度偏差(目標±15角秒)。典型案例顯示，某AC雙轉臺機床通過調整導軌平行度，將Y軸垂直度從 0.02mm/m提升至0.008mm/m 。
2. 動態精度驗證采用球桿儀進行圓軌跡測試(直徑100mm)，分析聯動狀態下的輪廓誤差。某葉輪加工案例中，動態軌跡波動從±0.03mm降至±0.01mm后，曲面過切現象完全消除。
二、 RTCP功能專項調試

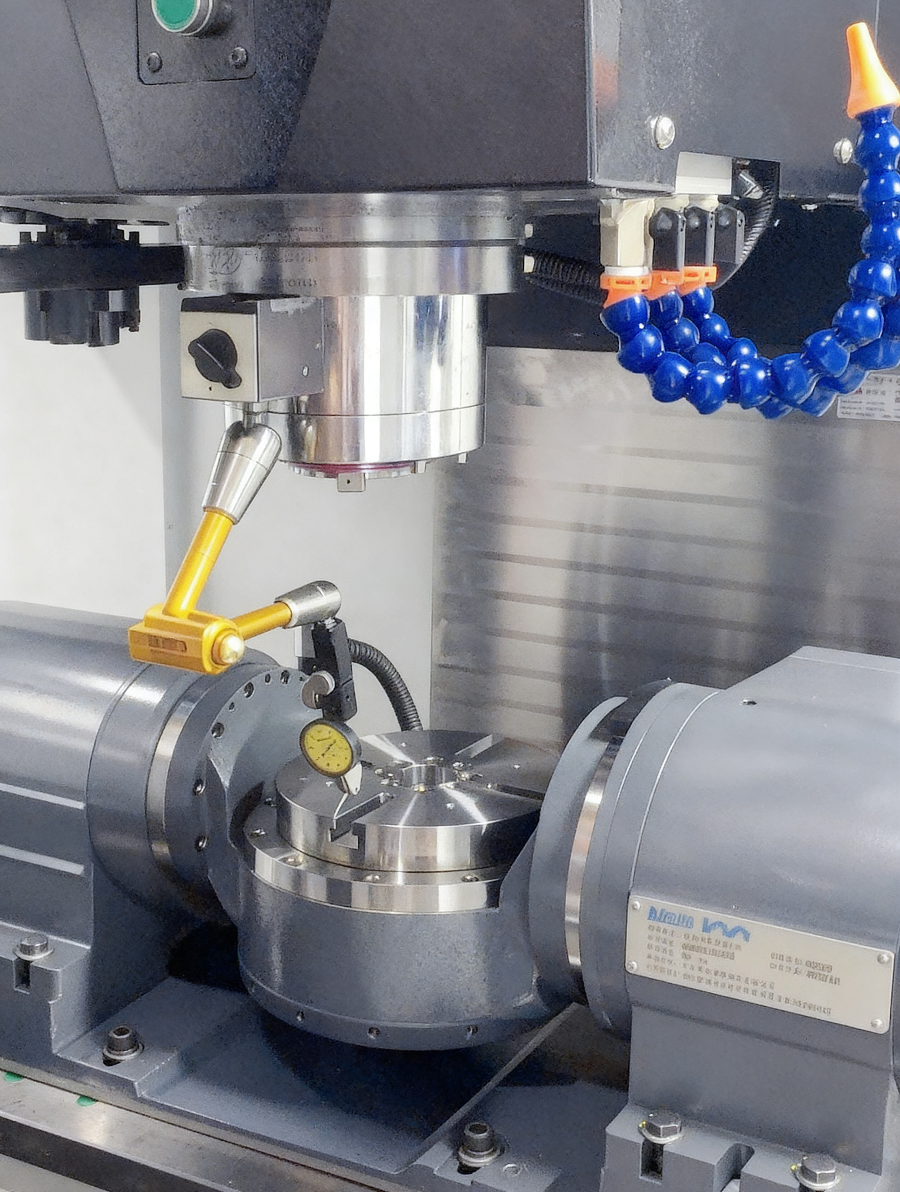

1. 旋轉中心補償通過球頭檢棒和百分表測量旋轉軸中心偏差(如表所示)，修正系統參數RTCP_OFFSET1/2。某搖籃式五軸機床調試數據顯示，修正后C軸回轉中心的XY坐標偏差從0.05mm降至0.005mm。
|
調試階段 |
C軸偏差 | A軸偏差（°） |
|
初始值 |
0.052 |
0.12 |
|
修正后 |
0.0048 |
0.018 |
2
.
伺服參數匹配根據動態測試結果調整位置環增益(如X軸從1220提升至1280)，使直線軸與旋轉軸響應特性同步。
某實驗表明，優化后葉輪流道表面粗糙度從 Ra3.2改善至Ra1.6。
三、溫度與機械補償
1. 熱變形控制機床預熱1小時后檢測，主軸溫升導致Z軸伸長0.015mm的誤差可通過溫度傳感器補償。某航空零件加工中，熱補償使孔距穩定性提升60%。
2. 反向間隙消除調整絲杠預緊力(如NSK滾珠絲杠預緊扭矩從5N·m增至7N·m)并設置參數#1119反向間隙補償，某案例顯示反向間隙從0.008mm降至0.002mm。
四、典型問題解決方案
? 振蕩問題
：降低位置環增益(如從40降至35)并啟用前饋控制
? 光潔度異常 ：檢查主軸徑向跳動(要求≤0.005mm)和刀具夾持力(液壓刀柄建議18-20bar)
?
RTCP偏差
：
使用RenishawQC10球桿儀進行五軸聯動軌跡校驗
實踐建議
：
建議建立"日檢快速點+月全面檢測"制度，重點監控A/C軸角度重復定位精度和主軸熱漂移量。采用SSTT等采樣軟件實時監測伺服匹配度，可實現預防性維護。
