在汽車輕量化與智能化浪潮下，模具精度直接決定車身外觀質量與生產效率。傳統三軸加工因刀具姿態受限，難以應對汽車模具中深腔、斜面、復雜曲面的高精度需求，而五軸加工技術憑借多軸聯動與動態補償能力，正成為汽車模具制造的核心突破口。
汽車模具中，車燈反射鏡、輪轂型腔、A柱覆蓋件等部件的加工面臨兩大核心難題：
深腔加工干涉：傳統三軸加工需加長刀柄與刀具，導致刀具剛性下降，深腔區域易出現振動、讓刀現象。例如，某車型輪轂?zāi)＞呱钋患庸ぶ?，三軸設備因刀具長度超300mm，導致型腔底部粗糙度超標，需二次拋光，效率降低40%。
曲面精度控制：汽車外飾件如翼子板、保險杠的曲面曲率變化劇烈，三軸加工需多次裝夾調整角度，累計誤差達0.05mm以上，直接影響車身裝配間隙。某新能源車企曾因模具曲面精度不足，導致整車裝配返工率上升15%。
動態刀具姿態優化

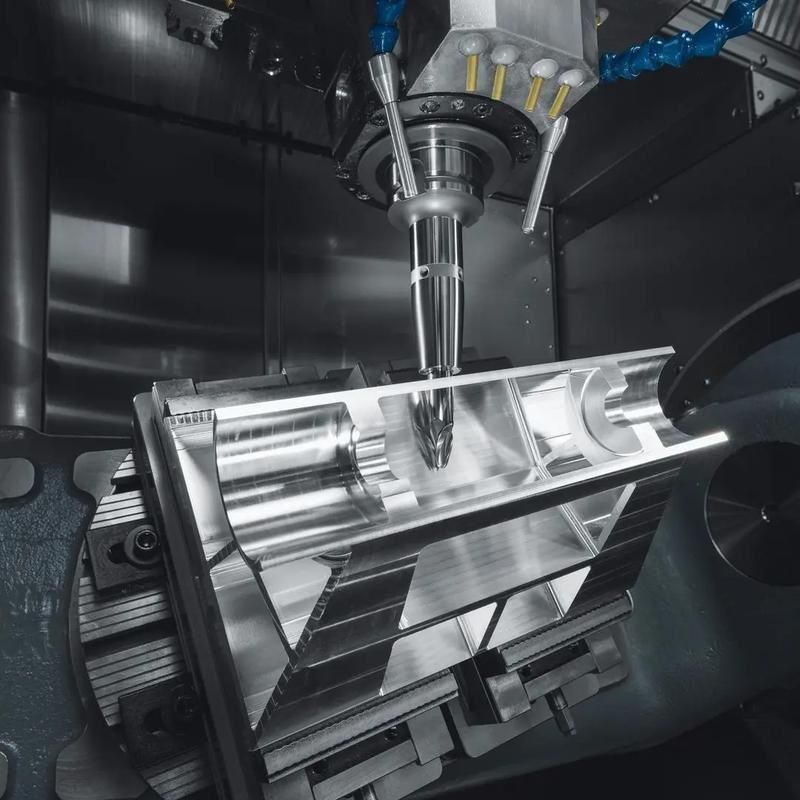

五軸機床通過B軸（擺頭）與C軸（旋轉工作臺）聯動，實現刀具與工件曲面的最佳接觸角。例如，在加工車燈反射鏡的自由曲面時，五軸設備采用“傾斜面加工（3+2定位）”模式，將兩個旋轉軸固定于特定角度，建立虛擬坐標系，使刀具在傾斜平面內以三軸方式運動，避免干涉的同時提升切削剛性。實測數據顯示，該模式使刀具長度縮短60%，切削振動降低75%，表面粗糙度達Ra0.2μm。
智能補償與在線檢測
針對深腔加工中的熱變形與幾何誤差，五軸機床搭載溫度補償、幾何精度補償系統，實時修正主軸熱伸長與機床導軌誤差。某模具廠商引入帶RTCP功能的五軸設備后，通過動態補償技術將復雜型腔的尺寸精度穩定在±0.005mm以內。同時，配合紅外測頭在線檢測，實現“加工-測量-修正”閉環控制，良品率從82%提升至98%。
高效編程與工藝優化
采用PowerMill等CAM軟件生成五軸聯動刀具路徑，通過“超弦精加工”策略，利用錐度酒桶刀的側邊大圓弧與曲面接觸，將切削步距從0.1mm提升至2mm，效率提高3倍。在某車型A柱覆蓋件加工中，優化后的五軸程序使加工時間從8小時壓縮至3.5小時，且無需人工拋光即可達到鏡面效果。
